電纜橋架安裝時使用的配件

發布時間：2020/12/30 9:08:53 來源:www.ai-smt.cn 作者：鎮江市神龍電器管件有限公司

摘要：電纜橋架作為托敷式電纜的支撐件，安裝較為簡單，保養維修也很方便，在弱電工程中，應用非常普遍。電纜橋架由直線段、三通、四通、彎頭、支座、引下器及接線片等部分組成。

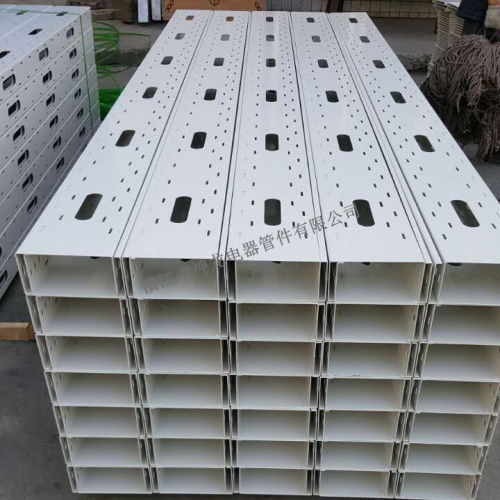

電纜橋架作為托敷式電纜的支撐件，安裝較為簡單，保養維修也很方便，在弱電工程中，應用非常普遍。電纜橋架由直線段、三通、四通、彎頭、支座、引下器及接線片等部分組成。電纜橋架的安裝主要包括放定位線、預埋鐵件或膨脹螺絲、支座、吊架、托架的安裝以及電纜橋架的安裝，保護接地的安裝等工藝流程。

1、電纜橋架安裝前做好準備工作，已在施工圖中確定電纜橋架的型號和規格，其敷設線路在施工圖中僅作示意圖，對線路的精確長度、三通、四通等一般不作指示。要進行復測，確定各部件的精確長度，配件數量，懸掛架的制作尺寸，并經復測后提出備料計劃。

2、電纜橋架安裝定型支架，一般定型支架由主柱和托臂兩部分組成，主柱采用鋼制膨脹螺栓固定在梁或頂板上，托臂懸掛在立柱上。柱子是由角鋼加工而成，上面有成排的矩形孔，用于調節托壁的高度。托臂長等于纜索橋架寬；該托臂選擇在柱子上安裝。
